芯片附近总有一颗晶振

晶振在芯片中的作用

 每一个微处理器都需要时钟源来控制处理器执行指令的速度，信号的波特率，转化模拟数字信号等。晶振可以产生CPU执行命令时需要的时钟频率信号。时钟信号的频率越高，CPU的运行速度也就越快。

内部晶振

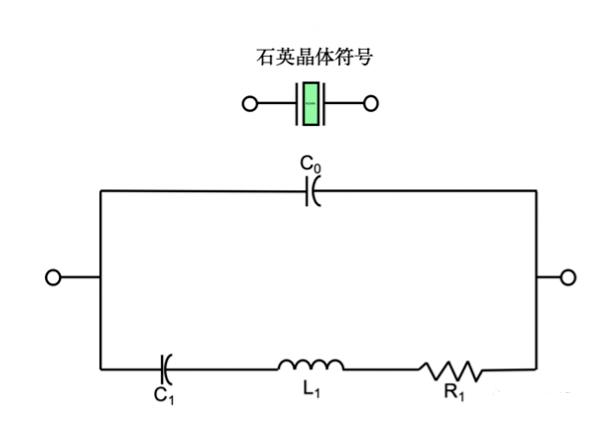

 LC振荡电路：市面上大部分芯片内部含有LC振荡电路来提供时钟源。顾名思义，L表示电感，C表示电容。石英晶体的等效电路图就是LC振荡电路:

PLL锁相环电路:晶振一旦封装到芯片内部，频率也就固定了。芯片内部有PLL电路进行频率的倍频和分频。

 内部晶振的优缺点:

优点：内部振荡器是和芯片完美搭建在一起的，在精度，占空比，以及温度依赖性都是合适芯片本身的。外部晶振不是必须要添加的。

缺点：内部振荡器的缺点是精度和频率稳定性。基准频率取决于振荡电路的无源元件。电容和电阻很容易受环境温度的影响。LC振荡器会有温度漂移的现象。

外部晶振

 对于芯片内部有PLL电路的设计，可以借助于外部振荡器的稳定性和精度，来弥补内部振荡器的不足。

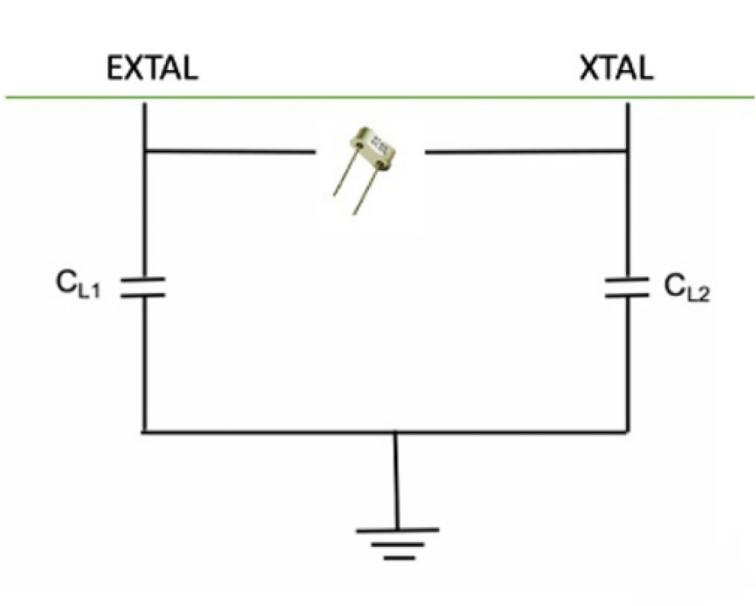

谐振器: 石英晶体谐振器又称无源晶振。一般消费级产品或者对精度要求不高的产品，推荐使用价格更低的无源晶振。谐振器需要匹配外部谐振电路才可以输出信号，自身无法振荡。

振荡器: 石英晶体振荡器又称有源晶振。高端或工业级以上的产品推荐使用更稳定的时钟振荡器。KOAN有源晶振内部有独立起振芯片，在获得高稳定性和精度的同时，也不必担心匹配电容的问题。

硅晶振: MEMS振荡器更适合高振动环境，非关键定时应用以及信号噪声比不重要的应用。像高速通信，复杂调制方案，出色的信噪比之类的应用，KOAN晶体振荡器将优于MEMS振荡器。石英材质拥有低抖动，极高的Q值，以及出色的时间和温度稳定性。

陶瓷晶振: 陶瓷谐振器，一般习惯叫陶瓷晶振，但是它是以锆钛酸铅为主要原料，将其加工成有压电效应的陶瓷材料。陶瓷谐振器的精度一般为±300ppm ~ 500ppm，应用在普通产品上，例如USB, 玩具，硬盘，驱动等对精度要求不高的产品。
